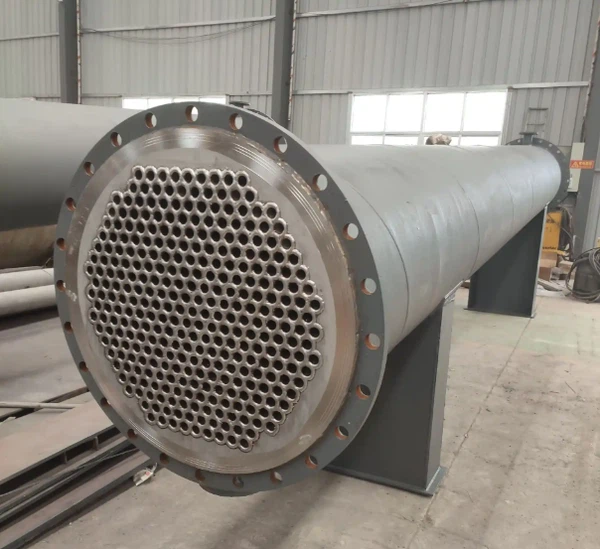

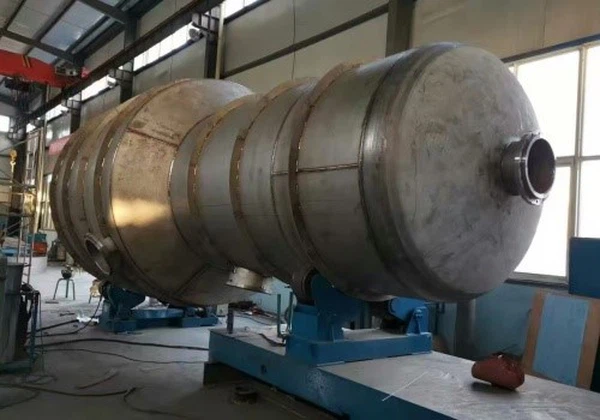

Plášťový a trubkový kondenzátor je široce používané zařízení pro výměnu tepla v průmyslové výrobě. Jeho hlavní funkcí je kondenzovat procesní plyny nebo páry na kapaliny pomocí chladicího média. Skládá se z pláště, svazku trubek, trubkovnice a koncovek. Během provozu jedna tekutina proudí uvnitř trubek a další tekutina proudí na straně pláště a vyměňuje teplo skrz stěny trubice. Díky své kompaktní konstrukci, velké ploše pro přenos tepla na jednotku objemu, silné přizpůsobivosti a relativně pohodlnému čištění a údržbě se stal klíčovým zařízením v mnoha procesech.
Správný výběr modelu plášťového a trubkového kondenzátoru je zásadní pro zajištění efektivity výroby, stabilního provozu zařízení a úspory energie. Výběr modelu není určen jedním faktorem, ale je komplexním technickým rozhodovacím-procesem.
I. Pochopení hlavních modelů a technických parametrů trubkových-a{2}}kondenzátorů
Abychom porozuměli číslu modelu, je nezbytné nejprve pochopit jeho klíčové technické parametry. Tyto parametry se obvykle přímo či nepřímo promítají do modelového označení zařízení nebo technických specifikací.
1. Oblast výměny tepla
Toto je nejdůležitější parametr plášťového-a{1}}trubkového kondenzátoru, který přímo určuje jeho tepelnou výměnnou kapacitu. Jednotkou jsou obvykle metry čtvereční. Vztahuje se na celkovou vnější plochu všech teplosměnných trubek. Výběr vyžaduje výpočet na základě požadovaného tepelného zatížení procesu. Příliš malá plocha povede k nedostatečné kondenzaci, zatímco příliš velká plocha povede k plýtvání investicemi a prostorem.
2. Průměr pláště
Jmenovitý průměr pláště, obvykle měřený v milimetrech. Přímo ovlivňuje konstrukční rozměry zařízení a uspořádání vnitřních svazků trubek a je jedním z klíčových faktorů určujících celkovou velikost a tlakovou odolnost zařízení.
3. Návrhový tlak a návrhová teplota
Ty se týkají maximálního provozního tlaku a teploty, které může bezpečně odolat strana pláště a strana trubky kondenzátoru. Toto je záchranné lano zajišťující bezpečný provoz zařízení, překračující maximální tlak a teplotu, které mohou během procesu skutečně nastat, s odpovídající bezpečnostní rezervou.
4. Počet průchodů Tube a Shell Pass
Počet průchodů trubice se týká počtu průchodů média trubicemi. Mezi běžné konfigurace patří jednoprůchodové, dvouprůchodové a čtyř-průchodové-průchody. Zvýšení počtu průchodů trubicemi zvyšuje rychlost proudění v trubkách, zlepšuje přenos tepla, ale také zvyšuje odpor proudění. Počet průchodů pláštěm se týká počtu, kolikrát médium projde pláštěm, typicky jeden průchod pláštěm. Kombinací různých průchodů trubek a plášťů lze vyhovět různým složitým procesním požadavkům.
5. Specifikace trubek výměníku tepla
Patří mezi ně vnější průměr, tloušťka stěny a délka trubek výměníku tepla. Běžné průměry trubek zahrnují Φ19 mm a Φ25 mm. Tloušťka stěny se volí na základě tlakových a korozních podmínek, zatímco délka ovlivňuje celkové uspořádání a teplosměnnou plochu zařízení.
6. Metody připojení trubek-
Mezi běžné metody patří dilatační spáry, svařování a kombinace dilatace a svařování. Různé způsoby připojení jsou vhodné pro různé tlaky, teploty a charakteristiky média, což významně ovlivňuje spolehlivost a životnost zařízení.
7. Výběr materiálu
Rozhodující je výběr vhodného materiálu na základě faktorů, jako je korozivnost zpracovávaného média, provozní teplota a tlak. Mezi běžné materiály pláště patří uhlíková ocel, nerezová ocel, titan, nikl a zirkonium. Teplosměnné trubky mohou kromě uhlíkové oceli a nerezové oceli používat také materiály odolnější proti korozi, jako jsou titanové slitiny, nikl a Hastelloy.
II. Společné konstrukční formy a vlastnosti trubkových-a{2}}kondenzátorů
Na základě svých strukturálních charakteristik se plášťové-a{1}}trubkové kondenzátory dodávají hlavně v následujících formách a jejich „čísla modelů“ s nimi často souvisí.
1. Pevný typ trubkovnice
Toto je nejzákladnější forma. Trubkovnice na obou koncích trubkového svazku jsou pevně spojeny s pláštěm. Má jednoduchou strukturu, nízké výrobní náklady a žádné slepé rohy uvnitř pláště, takže se snadno čistí. Jeho nevýhodou však je, že čištění strany pláště-je obtížné a neexistuje žádná možnost kompenzace teplotního rozdílu mezi svazkem trubek a pláštěm. Je vhodný pro aplikace, kde je médium na straně pláště-čisté, usazování vodního kamene není snadné a teplotní rozdíl mezi pláštěm a stěnou trubky je malý.
2. Typ s plovoucí hlavou
U tohoto typu je trubkovnice na jednom konci svazku trubek připevněna k plášti, zatímco trubkovnice na druhém konci se může volně vznášet v plášti. Tato struktura zcela eliminuje problémy s tepelným namáháním a svazek trubek lze vyjmout z pláště, což usnadňuje mechanické čištění jak strany trubky, tak strany pláště.

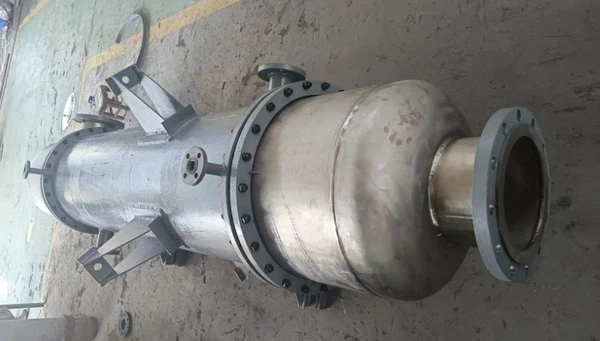

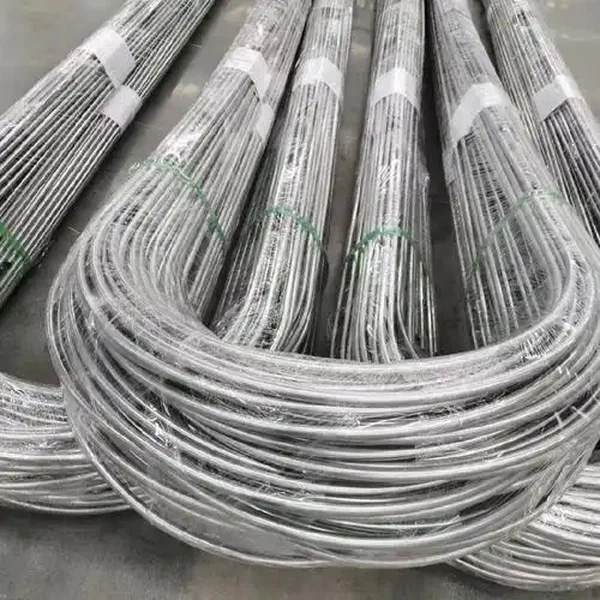

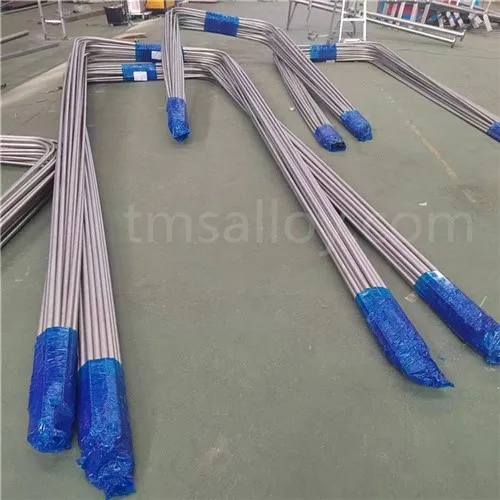

3. **Typ U-trubky:** Trubky tepelného výměníku jsou ohnuty do tvaru U-, přičemž oba konce jsou připevněny ke stejné trubkovnici. Svazek trubek se může volně roztahovat a smršťovat, což řeší problém tepelného namáhání. Struktura je jednodušší než typ s plovoucí hlavou a cena je mírná. Čištění vnitřku trubek je obtížné kvůli různým poloměrům ohybu a výměna trubek je nepohodlná s výjimkou vnějších U- trubek. Obvykle se používá ve vysokotlakých aplikacích, kde je médium na straně trubky-čisté a teplotní rozdíl je velký.
4. **Typ s ucpávkou:** Svou konstrukcí je podobná typu s plovoucí hlavou, ale plovoucí konec je utěsněn ucpávkou. Konstrukce je jednodušší než typ plovoucí hlavy a údržba a čištění jsou pohodlné. Existuje však riziko vnějšího úniku na ucpávce a obecně se používá pro nízkotlaká -nebezpečná média.
III. Pokyny pro výběr plášťových a trubkových kondenzátorů
Při výběru plášťového a trubkového kondenzátoru by měl být dodržován systematický přístup, který komplexně zohledňuje faktory, jako jsou požadavky na proces, charakteristiky média, provozní podmínky a ekonomika. 1. Definujte parametry procesu a charakteristiky média
To je základ pro výběr. Je zapotřebí komplexní a jasná definice:
- Tepelná zátěž: Množství tepla, které má být přeneseno, obvykle měřeno v kilowattech (kW).
- Vlastnosti trubky-Side and Shell-Side Media: Včetně složení, průtoku, vstupní teploty, výstupní teploty a fázových změn.
- Charakteristika média: Zaměřte se na korozivnost, sklon k tvorbě kotelního kamene, viskozitu a přítomnost pevných částic. Vysoce korozivní média vyžadují materiály odolné proti korozi-; média se snadnou úpravou vodního kamene by měla mít strukturu navrženou pro snadné čištění.
2. Vypočítejte a určete kritické rozměry
Na základě parametrů procesu určete požadovanou teplosměnnou plochu pomocí výpočtů prostupu tepla. V kombinaci s průtokem média a povoleným poklesem tlaku předběžně určete průměr pláště, specifikace trubice, délku a uspořádání. Tento proces obvykle vyžaduje specializovaný software pro výpočet přestupu tepla nebo jej provádějí zkušení inženýři.
3. Vyberte vhodnou strukturální formu
Na základě výše analyzovaných charakteristik média a provozních podmínek vyberte nejvhodnější konstrukční formu.
- Faktor teplotního rozdílu: Je-li teplotní rozdíl mezi bočními stěnami trubky a bočními kovovými stěnami pláště velký (např. přesahující 50 stupňů Celsia), měly by být upřednostněny konstrukce s plovoucí hlavou nebo U-trubice, aby se zabránilo výraznému tepelnému namáhání.
- Požadavky na čištění: Pokud je médium na straně pláště náchylné k usazování vodního kamene, měl by být zvolen design plovoucí hlavy nebo ucpávky, který usnadňuje vyjímání jádra a čištění. Pokud je médium na straně trubky náchylné k usazování kotelního kamene, je čištění pevných trubkovnic a U-trubek obtížnější, což vyžaduje zvážení chemického čištění nebo jiných opatření.
- Tlakový faktor: V podmínkách ultra-vysokého tlaku mají konstrukce U-trubic určité výhody díky svým strukturálním charakteristikám.
4. Rozumný výběr materiálu
Výběr materiálu musí brát v úvahu výkon, zpracovatelnost a hospodárnost.
- Uhlíková ocel (Q235B, 20# atd.): Nízká cena, dobré mechanické vlastnosti, vhodná pro -nekorozivní nebo slabě korozivní média, jako je pára, vzduch a olej.
- Nerezová ocel (304, 316L atd.): Vynikající odolnost proti korozi, vhodná pro různá korozivní média, jako jsou různé roztoky kyselin, zásad a solí. Díky vysokým nárokům na čistotu jej hojně využívá také potravinářský a farmaceutický průmysl.
- Speciální slitiny (titan, duplexní ocel, Hastelloy atd.): Používají se ve vysoce korozivních prostředích, jako je průmysl chlor-zásad a chlazení mořskou vodou, ale jsou extrémně drahé.
Při splnění požadavků na odolnost proti korozi lze uvažovat o kompozitních deskách z uhlíkové oceli a nerezové oceli nebo jiných drahých kovů, případně lze pro teplosměnné trubky použít pouze materiály odolné proti korozi, aby se snížily náklady.
5. Zvažte prostor pro instalaci a pohodlnou údržbu
Průměr, délka a hmotnost zařízení musí odpovídat-místu pro instalaci a nosnosti. Je třeba vzít v úvahu prostor a pohodlí potřebné pro budoucí údržbu a čištění. Například u kondenzátorů s plovoucí hlavou, které vyžadují odstranění jádra, by měl být na jednom konci zajištěn dostatečný prostor pro odstranění svazku trubek.
6. Proveďte ekonomické hodnocení
Na základě splnění všech procesních a technických požadavků by mělo být provedeno komplexní srovnání počátečních investičních nákladů, provozní spotřeby energie (zejména v tlakové ztrátě potřebné k čerpání média), nákladů na údržbu a předpokládané životnosti různých řešení. Mělo by být vybráno řešení s nejlepšími celkovými náklady v průběhu celého životního cyklu, spíše než prosté hledání nejnižší počáteční nákupní ceny.
